Les diagrammes interactifs sont destinés à remplacer les diagrammes thermodynamiques classiques sous forme d'abaques sur papier, dont la lecture est toujours délicate, avec des risques d'erreur par interpolation non négligeables.
Ils permettent, par simple clic souris, d'afficher l'état thermodynamique complet d'un fluide. Un éditeur convivial permet de créer des points, de les calculer et de les enregistrer, ce qui conduit à des gains de productivité appréciables pour les utilisateurs.

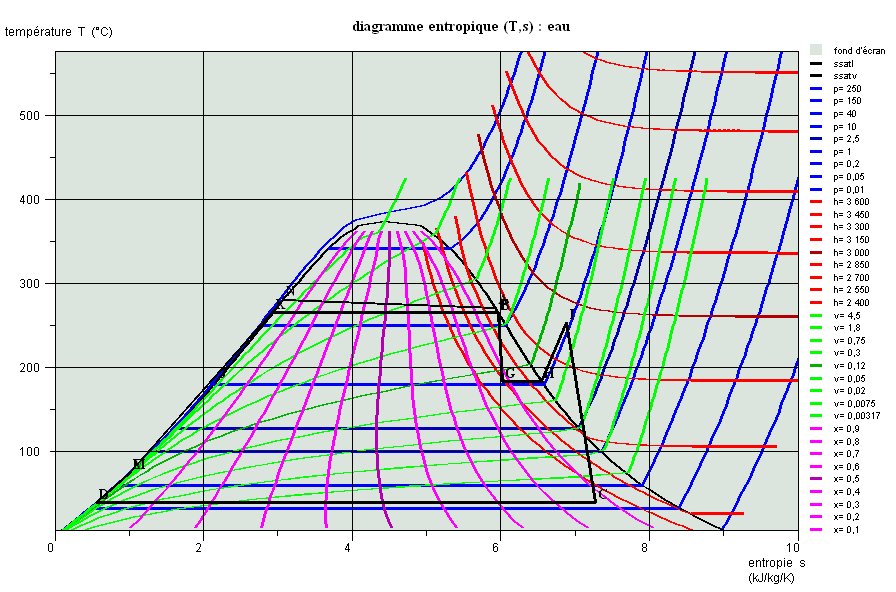

Cycle N4 dans un diagramme entropique
Pour les vapeurs, les diagrammes suivants sont disponibles (en fonction du corps) :
- le diagramme (h, log (P)) dit des frigoristes
- le diagramme entropique (T,s)
- le diagramme de Clapeyron (P,v), pour l’eau uniquement
- le diagramme de Mollier (h,s)
- le diagramme exergétique enthalpique (h,xh) ou (h,ex)
- le diagramme exergétique entropique (s,xh) ou (s,ex)
Pour les gaz idéaux, les diagrammes suivants sont disponibles :
- le diagramme (h, log (P)) dit des frigoristes
- le diagramme entropique (T,s)
- le diagramme de Clapeyron (P,v)
Pour les gaz humides, mélanges d'un gaz sec et d'eau, les diagrammes suivants sont disponibles :
- le diagramme de Carrier
- le diagramme de Mollier
